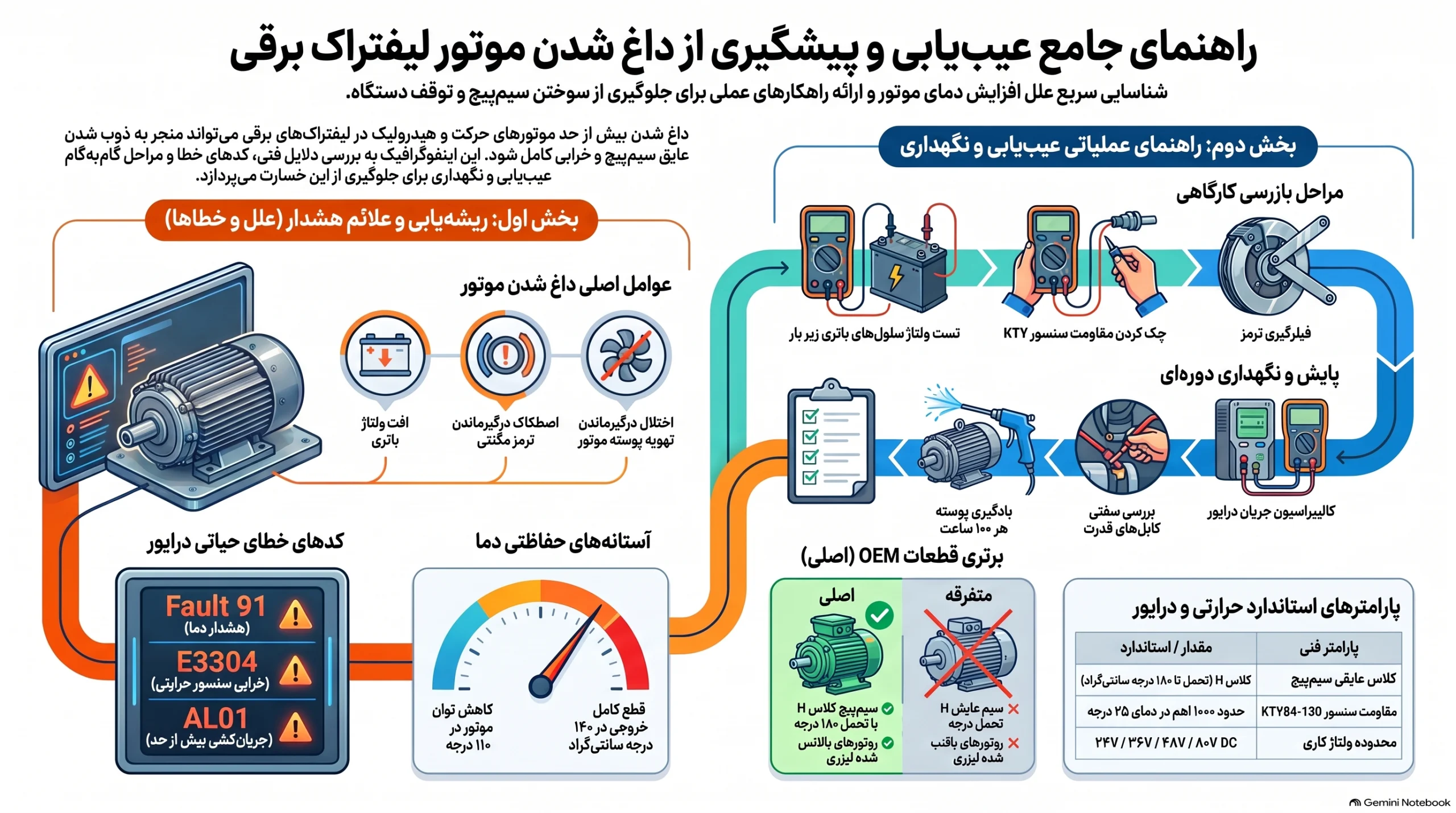

داغ شدن و بالارفتن دما لیفتراک برقی
افزایش بیش از حد دمای موتور حرکت (Traction) یا موتور هیدرولیک (Pump Motor) در لیفتراک‌های برقی، عایق لاک سیم‌پیچ استاتور را ذوب می‌کند و خرابی کامل الکتروموتور را رقم می‌زند. اختلال در سیستم تهویه، افت ولتاژ باتری لیفتراک برقی، اصطکاک شدید درگیرماندن ترمز مگنتی یا نوسان فرکانس سوئیچینگ درایور اینورتر، اصلی‌ترین دلایل وقوع این داغی غیرعادی هستند. این مقاله تخصصی دلایل فنی داغ شدن موتور لیفتراک برقی را تحلیل می‌کند و مراحل عیب‌یابی کارگاهی گام‌به‌گام را همراه با جداسازی قطعات OEM از متفرقه آموزش می‌دهد.
پارامترهای استاندارد حرارتی و الکتریکی موتور
| پارامتر فنی | پارامترهای استاندارد حرارتی و الکتریکی موتور |
|---|---|
| محدوده ولتاژ کاری نامی | ۲۴V DC, ۳۶V DC, ۴۸V DC, ۸۰V DC |
| کلاس عایقی سیم‌پیچ (Insulation Class) | کلاس H (تحمل حرارتی تا ۱۸۰ درجه سانتی‌گراد) |
| نوع سنسور دما (Thermal Sensor) | KTY84-130 / PT100 / NTC 10K Ohm (مدفون در سیم‌پیچ) |
| آستانه فعال‌سازی هشدار درایو | ۱۱۰ تا ۱۲۵ درجه سانتی‌گراد (کاهش خودکار توان موتور) |
| آستانه قطع کامل (Thermal Cutoff) | ۱۴۰ تا ۱۴۵ درجه سانتی‌گراد (توقف خروجی اینورتر) |
| درجه حفاظت بدنه (IP Rating) | IP54 تا IP65 (مقاوم در برابر نفوذ ذرات گرد و غبار انبار) |
| دستگاه‌ها و سری‌های سازگار | Toyota (7FB/8FB), Jungheinrich (EFG/ETV), Komatsu (FB), Linde (E16/E20), Sahand |
راهنمای تخصصی عیب‌یابی کارگاهی و کدهای خطا
داغ شدن موتور لیفتراک برقی علاوه بر ایجاد حرارت شدید در پوسته خارجی، سیستم‌های حفاظتی درایور (اینورتر) را فعال می‌کند.
کدهای خطای تخصصی مربوط به حرارت بیش از حد
- Fault 91 / E0 (درایورهای Curtis/Zapi): هشدار افزایش دمای الکتروموتور حرکتی یا پمپ. درایور جهت محافظت از سیم‌پیچ، جریان خروجی را تا ۵۰ درصد کاهش می‌دهد.
- E3304 / E2305 (درایورهای یوهانریش و تویوتا): خروج ولتاژ سنسور حرارتی موتور (KTY) از محدوده استاندارد یا قطعی در مسیر سیم‌کشی سوکت.
- Overcurrent / AL01: کشش جریان اضافی مداوم که در اثر فشارهای مکانیکی، دمای سیم‌پیچ استاتور را به‌سرعت بالا می‌برد.
مراحل عیب‌یابی گام‌به‌گام در کارگاه
افت ولتاژ باتری زیر ولتاژ نامی (مثلاً سقوط ولتاژ ۴۸ ولت به زیر ۴۰ ولت زیر بار)، آمپراژ کششی موتور را افزایش می‌دهد. افزایش آمپراژ طبق فرمول P = I²R، تلفات حرارتی سیم‌پیچ را به توان دو می‌رساند. ولتاژ تک‌تک سلول‌ها را زیر بار حرکتی با مولتی‌متر تست کنید.
کانکتور سنسور دما روی بدنه موتور را جدا کنید. مقاومت دو پایه سنسور را در دمای محیط (۲۵ درجه) اندازه‌گیری کنید. سنسور KTY84-130 باید عددی حدود ۱۰۰۰ اهم نشان دهد. مقاومت بی‌نهایت نشان‌دهنده قطعی سیم‌پیچ سنسور و مقاومت صفر نشان‌دهنده اتصال کوتاه است.
فاصله هوایی (Air Gap) فیلر ترمز مگنتی روی شفت موتور را بسنجید. اگر ترمز به علت تراز نبودن یا خرابی بوبین به‌طور کامل آزاد نشود، اصطکاک دائمی لنت‌ها موتور را زیر بار سنگین مداوم قرار می‌دهد و بدنه را داغ می‌کند.
در موتورهای جریان مستقیم (DC)، سائیدگی زغال‌ها و براده‌های کربن، بین تیغه‌های کلکتور اتصال کوتاه ایجاد می‌کنند. در موتورهای AC، لق شدن بلبرینگ شفت، فاصله هوایی بین روتور و استاتور را برهم می‌زند و منجر به حرارت شدید مغناطیسی می‌شود.
تحلیل مقایسه‌ای و تطبیق‌پذیری
جدول زیر تفاوت عملکردی قطعات، سیم‌پیچی و سنسورهای فابریک OEM را با نمونه‌های متفرقه در بازدهی حرارتی نشان می‌دهد:
| ویژگی فنی و ساختاری | الکتروموتور و قطعات اصلی (OEM) | قطعات متفرقه و بازپیچی غیراستاندارد |
|---|---|---|
| کیفیت لاک سیم‌پیچ | سیم مسی با شار لاک دو لایه کلاس H (تحمل ۱۸۰ درجه) | سیم‌های استاندارد کلاس F (تحمل حداکثر ۱۳۰ درجه) |
| دقت سنسور دما | خطی‌سازی کامل منحنی دما-مقاومت در ارتباط با درایو | نوسان شدید سیگنال و قطع ناگهانی یا دیرهنگام درایو |
| توازن دینامیکی روتور | بالانس دقیق با دستگاه‌های لیزری (جلوگیری از لرزش و دما) | بالانس نادقیق (انتقال لرزش به بلبرینگ‌ها و ایجاد حرارت) |
| تهویه و پوسته آلومینیومی | طراحی کانال‌های هوا جهت دفع سریع حرارت | آلیاژهای ضعیف با ضریب انتقال حرارت پایین |
لیست مدل‌ها و سری‌های سازگار
- سری قطعات لیفتراک‌های برقی تویوتا: Toyota 7FB10, 7FB20, 8FB15, 8FB25, 8FBN20
- سری لیفتراک‌ها و ریچ‌تراک‌های یوهانریش: Jungheinrich EFG 216, EFG 320, ETV 114, ETV 216
- قطعات لیفتراک‌های برقی لینده و کوماتسو: Komatsu FB15-12, FB20-12, Linde E16C, E20P
نکات نگهداری پیشگیرانه
جلوگیری از داغ شدن موتور لیفتراک برقی نیازمند اجرای پایش‌های دوره‌ای منسجم است:
- بادگیری و نظافت پوسته موتور: شیارهای تهویه پوسته و پروانه‌های خنک‌کننده را هر ۱۰۰ ساعت کارکرد با باد فشرده از غبار و گریس پاک کنید. تجمع گرد و غبار لایه عایق حرارتی روی بدنه می‌سازد.
- بازرسی اتصالات کابل‌های قدرت: شل بودن پیچ کابل‌های شوکه‌کننده ورودی به ترمینال موتور، مقاومت تماسی را بالا می‌برد و حرارت ترمینال را مستقیم به داخل سیم‌پیچ هدایت می‌کند.
- کالیبراسیون پارامترهای درایور: حد جریان خروجی (Current Limit) اینورتر را با دیاگ تخصصی روی مقادیر نامی پلاک موتور تنظیم کنید. تغییر غیرکارشناسی پارامترها جریان مازاد به موتور تزریق می‌کند.
شناسایی زودهنگام علائم حرارتی، تست دقیق سنسورهای دما و رفع گیرهای مکانیکی ترمز، طول عمر مفید موتورهای AC و DC را افزایش می‌دهد و هزینه تعویض استاتور را حذف می‌کند. جهت استعلام قیمت موتور هیدرولیک و سایر قطعات اصلی، با تیم فنی ما در تماس باشید.
